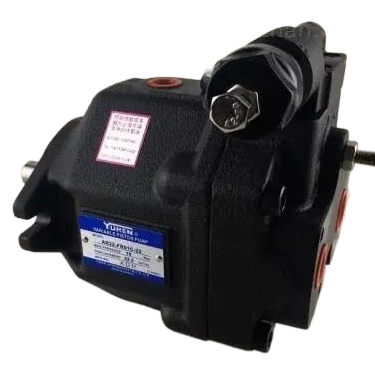

AR系列榆次油研變量柱塞泵

一、油研AR系列變量柱塞泵的液壓油液

　　1、液壓油液

　　使用溫度為0~60℃時油的粘度范圍為20~400m㎡/s，清潔的石油基液（相當于ISOVG32或46)

　　2、防止雜物混入

　　油液的污染會引起泵的故障和縮短壽命的原因，必須注意油液的污染控制，請保持污染度在NAS10級以內。吸油口必須安裝至少為100μm（150日）油箱過濾器回油路必須安裝一個小于lOμm的管道式濾油器。

　　二、AR變量柱塞泵使用注意事項

　　1、泵安裝

 　　安裝泵時加油口位置應向上。

 　　2、軸的對中

 　　盡可能使用撓性聯軸節，以避免由于彎曲或推力引起的任何應力。注意，最大允許不同軸度誤差TGR（Total Indicator Reading）小于0.1mm，最大允許角度誤差小于0.2°。

　　3、吸入壓力

 　　泵入口處允許吸入壓力在-16.7~+50kPa之間。吸入口配管的直徑要與所規定的管法蘭的直徑相同。泵的吸入口高度離油箱液面必須要與1m。

 　　4、配管須知

　　在吸入口或輸出口使用鋼管時，由于配管對泵的額外負載可能產生噪聲的原因。為了避免額外的負載，請使用橡膠軟管。

　　5、吸入管

 　　如泵高于液面安裝時，吸入管和吸入管濾油器不要高于泵的接口位置，以防止空氣進入吸入管。

　　6、泄油管

　　按照下表安裝泄油管路，并應保證泵腔內的壓力保持低于0.1MPa正常壓力，沖擊壓力小于0.5MPa。

　　配管長度小于1m，要單獨安裝不要與返油管河流，管末端應浸沒在油中。

　　7、排氣

　　為避免泵殼內和管路內混入空氣引起震動、有必要放氣，為此推薦輸出管路處使用排氣閥（型號ST1004-*-10*）

　　8、啟動時注意

 　　在第一次啟動前，通過加油口將清潔的工作油液注入430c㎡。

　　為了避免第一次啟動時的氣堵現象，調節液壓回路使泵輸出的油直接回油箱，或用換向閥執行元件在空載情況下運行。

　　9、壓力、流量的調節

 　　出廠時，泵調整在最大流量和最小壓力。可依工作情況調節流量和壓力。

 　　三、特點

　　1、小型、輕量

　　采用小型輕量化泵體設計，AR16比A16型（32設計號型）更小型化。

　　2、低噪聲

 　　采用半圓柱型斜板式軸承，降低了振動、噪聲。并實現了緊湊化。

 　　3、可靠性高

　　AR系列的主要內藏零件與具有豐富實際成績的A16和A22型泵通用，因此可靠性出群

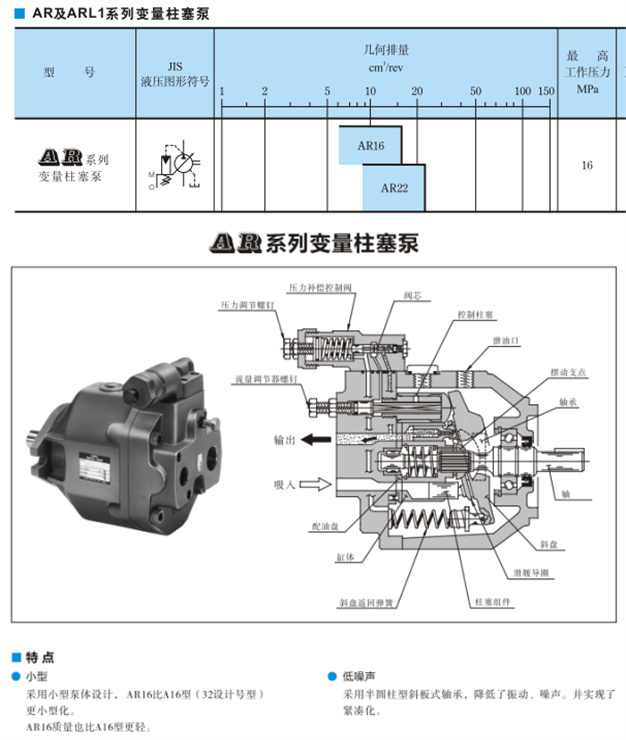

　　四、AR系列變量柱塞泵

　　AR系列單泵、壓力補償控制型變量柱塞泵
